什么是邦定電路板？電路板邦定封裝的好處？

發布日期：2020-12-07 20:43瀏覽次數：

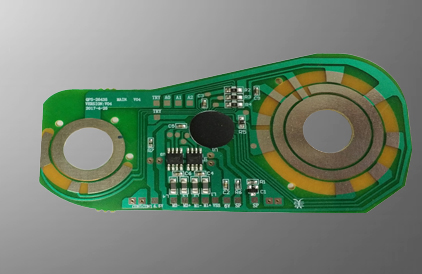

什么是邦定電路板？電路板邦定是芯片生產工藝中一種打線的方式，一般用于封裝前將芯片內部電路用金線或鋁線與封裝管腳或電路板鍍金銅箔連接，來自超聲波發生器的超聲波經換能器產生高頻振動，通過變幅桿傳送到劈刀，當劈刀與引線及被焊件接觸時，在壓力和振動的作用下，待焊金屬表面相互摩擦，氧化膜被破壞，并發生塑性變形，致使兩個純凈的金屬面緊密接觸，達到原子距離的結合，最終形成牢固的機械連接，通常邦定后電路板用黑膠將芯片封裝。

如何識別電路板邦定板？電路板邦定位為規則的矩形陣列，大多為正方形和圓形邦定焊盤細、密，PAD與PAD間間距小，阻焊開窗為開通窗，在邦定IC中間處有一規則的方形或圓形的開窗PAD，絕大部分邦定腳均有線路引出。電路板邦定位接收標準為邦定腳寬公差為±10% ，間距要求＞3mil，邦定腳不允許殘缺，不允許有蝕刻毛邊導致間距減小。

電路板邦定封裝方式的好處是制成后電路板在防腐、抗震及穩定性方面，相對于傳統SMT貼片方式要高很多。而電路板邦定芯片是將芯片內部電路通過金線與電路板封裝管腳連接，再用具有特殊保護功能的有機材料精密覆蓋，完成后期封裝，芯片完全受到有機材料的保護，與外界隔離，不存在潮濕、靜電、腐蝕情況的發生。同時，有機材料通過高溫融化，覆蓋到芯片上之后經過儀器烘干，與芯片之間無縫連接，完全杜絕芯片的物理磨損，穩定性更高。
