PCB制作需要什么文件

發布日期：2020-12-30 20:23瀏覽次數：

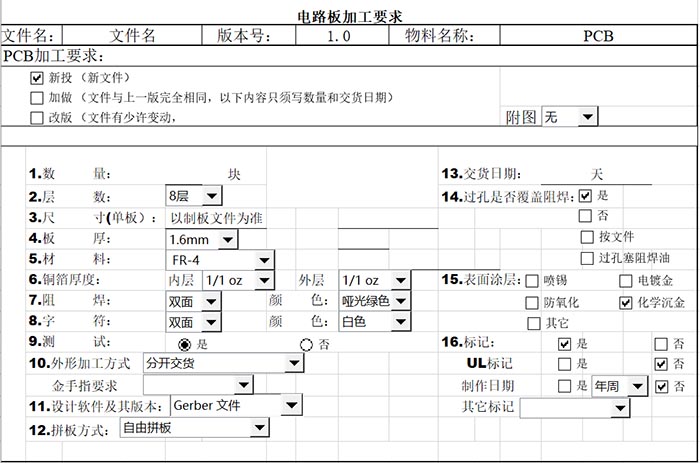

PCB制作需要什么文件？PCB制作需要提供PCB文件或者GERBER文件，文件中要包含制板說明，其中包括板子層數、材質、焊盤工藝、油墨顏色等詳細要求。其中PCB打樣需要提供哪些文件可以點擊【PCB打樣需要提供什么文件】進行了解。PCB制作提供準確的制板文件尤為重要，那大家都清楚需要提供的制板文件有哪些說明嗎？只有提供準確的制板文件才能讓PCB制造商做出符合客戶質量要求的PCB板。

PCB制板文件需要注明板材材質，如非阻燃板、阻燃板、半玻板、環氧玻纖板、鋁基板等；板子厚度，如0.3mm、0.5mm、0.8mm、1.0mm、1.2mm、1.6mm、2.0mm等；印刷工藝，如阻焊和字符的顏色、用什么油墨(光固油墨、熱固油墨、感光油墨等)等；表面工藝，如普通助焊劑、表面噴錫(有鉛或無鉛)、OSP、表面鍍金、表面鍍鎳等；機械工藝，如模具沖裁、數控鉆銑、是否拼板、是否V割等；如有特別要求也要提供。
