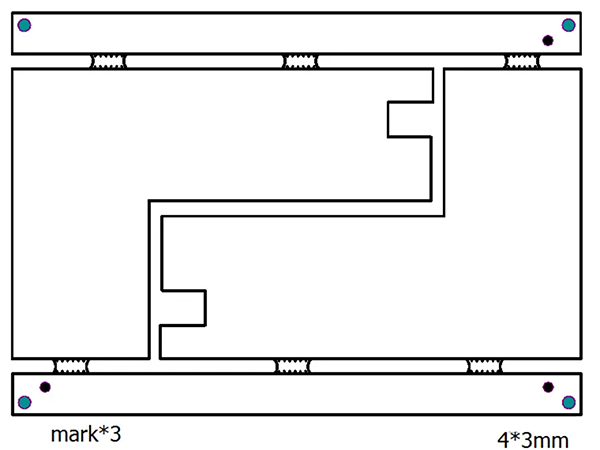

PCB加工要如何拼板，有什么小技巧？PCB拼板是印刷電路板生產廠家為了方便生產和節約成本將較小型的PCB拼接在一起生產。拼板除了能提高生產效率和節約成本外，還可以方便SMT貼片焊接。在做拼版時可以很容易的將多個板子分離，避免在分離時傷害到電路板，根據你拼版的單一品種的形狀來確定使用哪種拼板方式。PCB拼板的方式主要有V-CUT、沖槽、郵票孔這三種方式。那么，PCB拼板有什么小技巧呢？
1、PCB拼板的外框(夾持邊)應采用閉環設計，確保PCB拼板固定在夾具上以后不會變形。
2、PCB拼板寬度≤260mm(SIEMENS線)或≤300mm(FUJI線)；要是需要自動點膠，PCB拼板寬度×長度≤125mm×180mm。
3、PCB拼板外形盡可能接近正方形，推薦采用2×2、3×3、……拼板，但不要拼成陰陽板。
4、小板之間的中心距控制在75mm～145mm之間。
5、設置基準定位點時，一般是在定位點的周圍留出比其大1.5mm的無阻焊區。
6、拼板外框與內部小板、小板與小板之間的連接點附近不能有大的器件或伸出的器件，且元器件與PCB板的邊緣應留有大于0.5mm的空間，以保證切割刀具正常運行。
7、在拼板外框的四角開出四個定位孔，孔徑4mm±0.01mm；孔的強度要適中，保證在上下板過程中不會斷裂；孔徑及位置精度要高，孔壁光滑無毛刺。
8、PCB拼板內的每塊小板至少要有三個定位孔，3≤孔徑≤6mm，邊緣定位孔1mm內不允許布線或者貼片。
9、用于PCB的整板定位和用于細間距器件定位的基準符號，原則上間距小于0.65mm的QFP應在其對角位置設置；用于拼版PCB子板的定位基準符號應成對使用，布置于定位要素的對角處。
